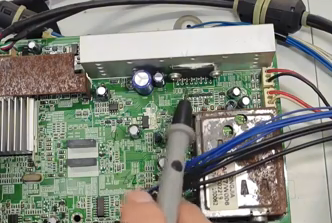

这台电视机客户反映说是有图像没有声音，连接上信号测试跟客户的描述也一样，音量调到最高也是一点声音也没有。尝试过将电视机恢复出厂设置也是一样的，将电视机拆开之后，我们首先检查一下它两个喇叭有没有问题，主板右边这两个插头就是分别连接两个喇叭的。

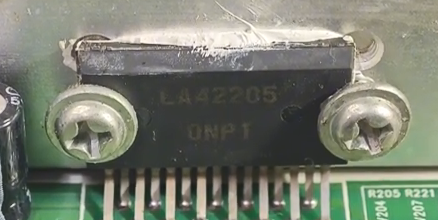

测量第一个喇叭没有问题，另外一个喇叭也是没有问题，喇叭正常并且设置也没有问题的话，这种故障一般就是它的主板伴音电路出现了问题，维修的时候我们可以先查看它的伴音拈型号，然后确定一下拈的功能引角定义。这一台电视机它的伴音拈使用的是LA42205，接着我们在网上搜索这个拈块的功能引角定义，搜索到之后就可以知道这个拈块每个引角的功能以及它的参考电压。接下来我们只需要对照这个参考电压用外元表测量，就可以大致知道这个模块到底是哪些引角出现了问题。

这个模块想要工作有两个比较重要的电压，一个是它的VCC供电，第二个是它的静音控制端，这个模块它的起角是低电平，0伏的时候才会有声音输出，这个芯片有自一面朝向我们左边，第一个引角是它的一角，从左到右是其余角位。首先上电，我们测一下它的12角V成C，供电有直流，12伏没有问题，接着再测量7角。进行控制端，发现有1伏高电平不正常，接着又测量了一下其余一角，发现二角电压是0伏不正常，通过对照它的正常参考电压，7角应该是0伏，二角应该是接近于VCC电压，也就是12伏左右，实测二角电压是0伏。

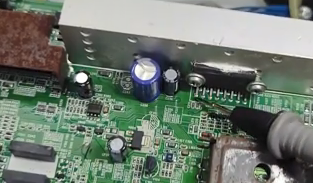

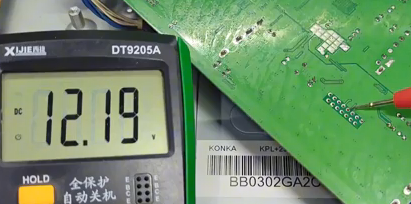

像这种情况，我们首先测一下二角对地是否有短路，用腕表测量二角对地发现确实存在短路。这个芯片的二角，它连接的是旁边的电解电容，没有其他电路了，这是电容背面两个引角，测量电容两端也是有短路的，像这种情况，要么是这个电解电容短路了，要么是这个半音拈块自身短路了，我们可以直接将这个电容拆下来再测量一下，这个电容是25伏100微法的，拆下来测量确实短路了，测量主板这边就没有短路了。接下来我们把这个电容更换掉再试一下，现在更换了一颗新的电容，上电再次测量半音拈的二角就有12伏了，但是接上信号还是没有声音。

测量芯片七角静音控制端还是高电瓶，说明半移电路其实不止这一个问题，稍微跑了一下线路，芯片二角是受这个三极管控制，这个三极管的积极又受边上这两个三极管控制，经过测量，这3个三极管都没有明显问题，那说明故障原因还在他们的前机电路上，不过手上没有电路图，而且这个电视机本身也不太值钱。没有跑线维修的必要，所以我们可以直接把这个控制三极管的集电机跟发射机用导线连接在一起，就像这样把这个三极管短接在一起，这样做可能会造成电视机静音功能消失，不过也不影响使用。短接控制三极管之后，再次测量拈的起角静音控制端就是低电瓶0符了，接下来我们上电给它接上信号，再测试一下，现在就有声音了，声音更加顺。

用遥控器测试了一下静音功能，发现并没有消失，依然是可以静音的。像这种情况有可能就是短接的那个三极管性能不良，或者是周围电路有漏电，导致三极管工作异常，测试音量调节也是没有问题的，这台电视机就修好了。
