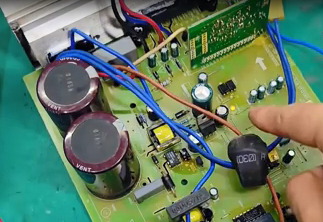

今天修一个变频空调板，上面的电源故障是电源没有输出，指示灯不亮，机器报通讯故障，我们一起给他看一下。

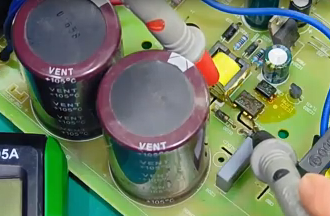

接上工装测试了一下，一直显示通讯连接中不能正常通讯，这边这个指示灯也是没有任何反应，测一下电源的输出电压，这一组没有任何反应。另外一组测量也是没有反应，然后断电，再测一下这个整流二极管有没有击穿。这个是正常的测量，另外一个也是正常的输出没有短路，那这个故障应该是电源初级的问题，这个电源芯片使用的是TNY268，这个是它的引角定义图，这种芯片想要正常工作。

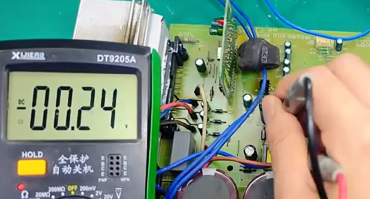

首先得有两个电压，一个是S圆机跟这个地漏极之间有一个300伏的直流电压，另一个是它的BP引角，也就是一角有5.8伏的电压。接下来我们测一下这两个电压，看正不正常，测量原极跟漏极之间是有300伏的电压，没有问题，测量BP引角不正常，没有5.8伏的电压，怀疑可能是有短路。我们断电之后测一下BP引角对地看是不是有机串。测量也是没有击穿的，这个是芯片的内部结构图，这个漏极接的就是300伏的正极，经过这个稳压器输出一个5.8伏的电压提供给电源芯片，这个芯片就是因为内部这个稳压器坏了，所以才导致它没有5.8伏的电压输出，现在直接换了一个新的电源芯片，我们再测试一下。

现在有反应了，听到继电器熄火了，这个指示灯也点亮了，现在是有电的，再看一下能不能正常连接通讯。没有问题，通讯已连接，这个板就修好了，就是电源芯片坏掉了。
