手上有led灯，但是没有驱动器，或者驱动器损坏了怎么办呢？今天就给大家分享一下如何制作一个简易的万能led灯驱动电路。

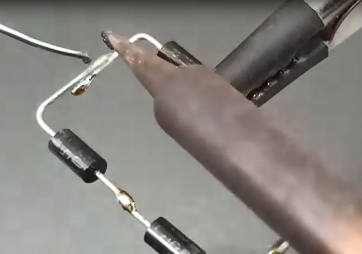

首先我们准备四个EN40072极管，这四个二极管是用来给交流电全桥整流的，按照桥式电路，我们将四个二极管焊接在一起，也可以将四个二极管直接换成一个整流桥堆。接着准备一个耐压400伏以上，容量1~3微法的CBB电容，1V法的电容输出功率可以达到15瓦，两微法的是30瓦，电容容量越大，输出功率越大。在电容两端还需要并联一个0.5瓦560K的电阻，用来给电容泄压，这个电容需要串联在整流桥的其中一个交流输入端，在整流桥的输出端，也就是DC阵，还有DC负也需要并联一个560K的电阻，用来给输出电容进行泄压，这两个泄压电阻可以在断电的时候释放掉电容上面的纯电，接着在整流桥的输出端并联。
一个耐压400伏以上的电解电容需要区分正负极容量10~100位法，根据负载的功率选择。在整流桥的交流输入端另外一边串联一个1瓦10欧的电阻，这是一个保险电阻，在电路短路的时候会烧毁保护后面的电路。限流电阻还有CBB电容的另外一端就是220伏交流输入端，电解电容的两端就是电源输出端，用来连接led灯，这个驱动电路的输出电压会根据led灯来自适应，在没有接负载，也就是开管的情况下，电容的电压是310伏直流电，当接上led灯，如果接的是12伏，那么电容电压就会变成12伏，如果接的是30伏的led灯，那么电容电压就变成30伏。这里在电路的输出端接了一个30伏的led灯，我们测试一下可以正常点亮，有了这个小电路以后led灯驱动电路损坏了，就可以用这个电路来代替。需要注意的是。
这个led灯驱动电路它是非隔离型的，所以接上220伏电源之后，不要触碰电路上面的任何导体，否则会发生触电。CBB电容的大小也需要根据负载进行选择，一维法的电容输出电流大概是70mA，两位法的输出电流大概是140mA。如果使用的led灯它的工作电流小，但是选择的电容容量比较大，就会造成led灯损坏。
