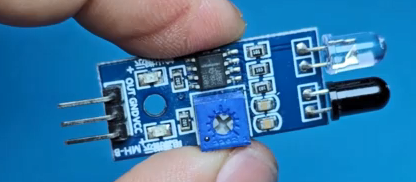

这是一个红外壁障拈块，价格也非常的便宜，只需要一块钱。当我们把这个壁障拈块接到万用表，然后选择万用表的频率档，就可以测量转速。它到底是如何办到的？今天我就把这个小技巧分享给大家，用一块钱的成本就可以把万用表变成一个测速仪。首先我们准备一个红外壁障模块，一个18050电池座，用来给壁障模块供电，也可以使用5伏的电源适配器。在壁障模块的接线端子上，GND是负极，VCC是正极，ALT是信号输出端。

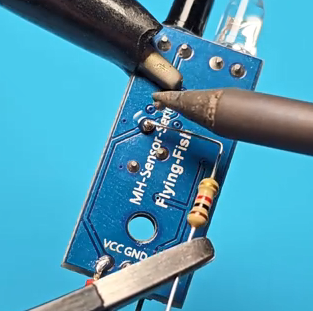

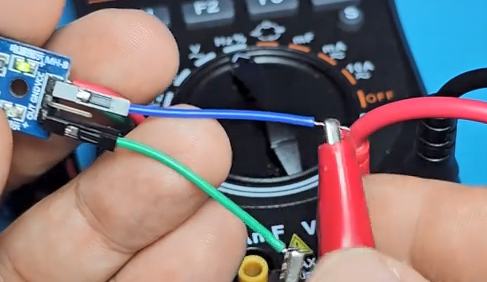

接着准备一个1K电阻用来限流，将这个电阻的一端接到模块上面的精密定位器上，另外一端接模块的奥特输出角，这样一个简易的测速装置就制作好了。接下来我们安装上18050锂电池测试一下。在第一次使用的时候，我们需要用螺丝刀调整电位器，使上面的指示灯刚好是处于熄灭状态。这个定位器是用来调节灵敏度的，当B站模块检测到前方有物体的时候，就会点亮指示灯，接着我们在模块的VCC还有ALT上面接两条线，用来连接万用表，使用的时候万用表需要切换到频率档，将万用表分别接到模块的ALT还有VCC上。

检测频率的时候不需要区分正负极，它的测速原理也非常的简单，当避障模块每探测到一次障碍物，就会输出一次高电频，通过万语表的频率档，我们就可以检测这个模块的输出频率到底是多少。当我们用模块去检物体的转速，就会在外表上显示对应的频率。比如现在我们测量的电钻，它的转速频率就是5Hz，这个赫兹就代表着一秒钟有5个周期，也就是有5个高电瓶。通过计算机，我们把一秒钟5Hz再乘上60秒，就得到了一分钟300转的结果，这个就是它的转。素检测原理接下来我们用这个专用的测速仪来测试一下，看一下结果是不是一致。

可以看到显示的结果也是一分钟300转左右，只相差了一转，精度还是非常高的。接下来我们将电钻的转速调高一点，再测试一下。先用万用表测一遍，测量出来的频率是19Hz左右，也就是测量电转一秒钟转19圈，接着我们再用计算机算一下，19Hz乘上60秒，就是一分钟1140转。再用测速仪测一下，看一下两个结果是不是相同。可以看到，测量的转速也是一分钟1140转左右，精度是非常高的。

掌握了这个小技巧以后，手上没有测速仪，我们也可以用腕表测量物体的转速。
