直流无刷电机现在很多设备上都有使用，这种电机的供电方式有点像三相异步电机，如果我们直接给它接上直流电是不会转的，大部分的设备都是需要专用的PWM控制芯片来驱动直流无刷电机电路也相对复杂一些，其实我们还有更简单的电路，今天就给大家分享一下如何不使用PWM控制芯片来驱动直流无刷电机。

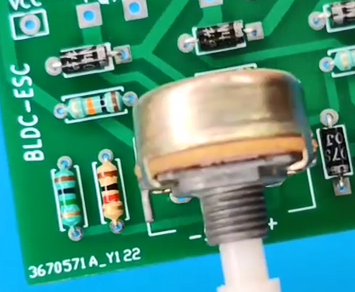

这个是直流无刷电机的驱动电路图，整个电路也非常的简洁，只有十来个元件，最重要的都是使用的基础元件，不需要用到任何IC。在电路中使用了三个末石管，分别对无刷电机的三项进行控制，三个末石管的漏极分别是跟无刷电机的三项连接在一起，通过这个电位器可以对电机的转速进行控制。制作该电路我们可以使用动动板，也可以使用PCB板。在电路中，3个10K电阻是给末丝管三级供电限流的1K电阻，避免电位器调零，1兆电阻起分压作用。6个二极管。其中三个是用来感测控制电气转速，另外三个相互前位控制，三个末丝管轮流导通调速电位器使用的是一个100K的末斯管，需要带铁头封装的型号可以选择LFZ3205或者是LFZ44N。这个直流无刷电机驱动板就制作好了。说一下这个驱动电路的使用方法，如果我们要驱动视线的直力无刷电机，需要把直力无刷电机的UVW三项分别接到三个末式管的漏极，线序只是影响电机的正反转，可以自己进行调节。

整个电路的负极就是三个末丝管的圆极。除了内置拈的直流无刷电机分为两种，一种是三线，一种是四线的，四线的除了UVW三项还多了一个中心抽头com，也就是UVW三项的中心点。如果驱动这种四线的直力无刷电机，我们需要将它们的中心抽头单独接12伏的电源，其余三项分别接三个末石管的漏极，最后我们再使用。直2伏的直流电正极接三向电机的公共端，负极接电路的负极，这样这个视线的直流过刷电机就可以工作了，通过电位器可以调节它的转速。接着我们驱动三线的指令无刷电机，测试一下三线的需要将电源接到电路板的VCC端，然后把电机的UVW3下分别接三个末丝管的漏极。因为这个电路比较简单，它不带位置检测电路，所以在驱动三线的直流无刷电机时，接上电源我们需要用手推一下电机才能够工作。如果是视线的是直接可以启动的，如果你手上有闲置的指力无刷电机，但是没有驱动板的话，可以自己DIY一个。
