只需要四个元件，成本不到10块钱，你也可以制作这样一台感应加热器，有了它我们就可以隔空加热金属工件，非常的方便。接下来我给大家分享一下它的制作方法。

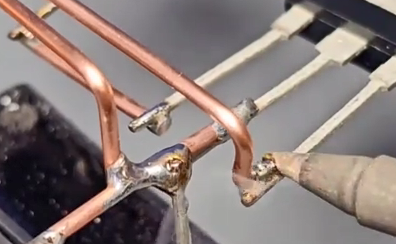

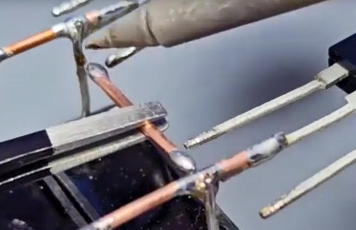

首先我们准备两个电磁炉，上面用的谐振电容容量是0.27为法，这两个电容我们使用导线将它们并联在一起。接着准备两个G40N60IGBT，这里使用的是拆机键，价格比较便宜。将这两个IGBT的二角及电器分别接到电容两端，焊接的时候两个IGBT的朝向可以相反，方便之后焊接两个IGBT的三角发射机是电路的负极，用导线连接在一起，这边用来连接输入电源的负极，接着使用导线将这两个IGBT的1角、三级，还有2角及电极分别交叉焊接在一起，这个感应加热器的驱动电路非常的简单，以往我们看到的感应加热器还需要用。

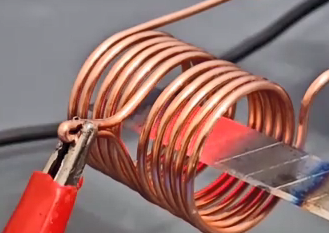

到二极管电阻非常的复杂，接下来是绕至感应线圈，可以找一节18650电池当做模具，用1.5平方以上的硬铜线，我们在上面总共绕10圈，在这组线圈的中间引出它的中心抽头，也就是绕两组5圈的线圈串联，需要注意匝间之间不能挨在一起，否则会发生短路。也可以在绕至线圈的时候在上面套上纳簧管，这样使用时也不会发生短路。接着我们使用接线端子将这个线圈连接到电容两端，不需要区分正负极，因为在加热过程中产生高温可能会将焊点熔化。现在这个感应加热器就制作完成了，它的供电需要使用12伏10安以上的直流电电源，负极我们接两个IGBT的发射机电源，正极接感应线圈的中心抽头，接上电源之后待机有一个12瓦左右的功率，我们需要加热工件的时候，只需要将它放到感应线圈中就。

可以自动加热，这个感应加热器只能加热导磁性的金属，比如铜或者铝这种，不导磁性的就加热不了。它的加热速度也非常的快，只需要几秒钟就可以将弓箭烧红。对这个感应加热器感兴趣的朋友也可以自己动手DIY一个。
