三合一万用表ZT-703S集高精度测量、示波器与信号发生器于一身的专业工具-维修星

到底是什么样的工具？它既可以当做一个高精度外表，也可以当做一个双通道示波器，还能够当做一个六种波形的信号发生器。平时我们做电路维修或者是电路制作，少不了各种仪器仪表，比如说外表、示波器、信号发生器等等，这么多的设备首先一样要买，价格比较贵，而且新手也不知道买什么样的好，最重要的是如果我们需要带出去使用的话，这么多的设备也不方便携带。但有没有一款工具包含了我们平时经常用到的这些仪器呢？

还真有，就是我手上这一款中移的ZT-703S三合一万用表，它是将万用表、示波器、信号发生器这三样设备坐在了一起，这个三合一外表它还是内置锂电池的，我们平时使用的话，只需要用手机充电器给它充上电就行了，不需要外接电源或者是频繁的更换电池。这边是它的功能按钮区域，红色的是它的电源开关，屏幕采用的是一块3.5In的IPS全视角彩屏。示波器配置方面，带宽是50MHz的采样率，普通模式是200兆，高速模式是280兆，并且支持双通道。这个配置我们平时用来维修电路或者是DIY是没有特别大的问题，比如我们维修电路板平时测的比较多的波形频率就是几十K或者是几百K，偶尔会测一下这个晶振的波形，比如这个晶振它的频率是24兆的，我们用它来实际测量试一下。

在电源键右边有一个自动量程按钮，按一下就可以自动识别出波形，可以正常测出这个金正的波形是一个正弦波。大部分的示波器功能菜单都是英文标注的，对新手非常的不友好，而这一款示波器主要功能菜单都是用中文标注的，通过左右键可以对设置菜单进行切换，如果我们想要查看波形数据的换可以进入数据。去显示菜单，在这里我们可以勾选需要显示的数据，边上都是带有中文标注的，简单明了，勾选好之后退出就可以在屏幕上查看到数据了。

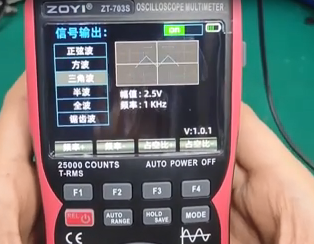

它还带有波形保存功能，长按保存按钮就可以对屏幕截图。需要查看保存的图片时，我们可以进入扩展应用这里，然后再选择图片预览，就可以看到我们保存的图片。信号发生器功能也是在这个扩展应用里面，选择信号输出就可以切换到信号发生器功能了，它可以产生正弦波、方波、三角波、半波、全波还有锯齿波这6种我们平时经常用到的波形，波形的参数也可以进行设置，比如方波，我们可以设置频率或者占空比。操作按钮就是操作菜单下方对应的这些按钮，可能第一次使用的时候你会觉得比较麻烦，但是用一段时间只要知道它的规律就非常简单了，需要使用万用表功能的话，只需要按一下这个按钮就可以一键切换。万用表显示的数据是一个高精度的，总共有5位，它是一个4位半的外表，我们给它接上可调电源测一下直流电压，显示的精度是非常高的，可以显示小数点后面3位，在测量数值的上方还带有类似指针，万用表的表盘在电压发生变化的时候，上面的表盘也会跟着发生变化，测量的量程它是可以自动切换的，不需要手动操作。

另外对新手非趁的一个功能就是它的档位是带防烧堡的，只要你不是测电流的时候把它接到了电源上，就不会导致外用表烧掉，像切换错档位这种事情不要说新手了，有时候老师傅一不注意也会切换错档位，像以前的外表不带防烧的，如果我们用电容档去测量电压，就会导致外表损坏，这款外表就不会出现这种情况。接下来我们测一下这个1000微法的电容，再测试一下之前使用电容档测了一下电压，看一下这个电容档还能不能正常使用。

测量没有问题，可以正常测量出电容容量数据，跟标称容量有偏差是因为这个电容本身就是有误差的。这款腕表整体来说性价比还是非常不错的，像新手不知道如何选择外表或者示波器的这一款就非常的合适，不管你是维修电路或者是DIY电路，配置方面基本上都够用了。
