电池压力锅深度维修排查短路故障修复开关电源与控制板-维修星

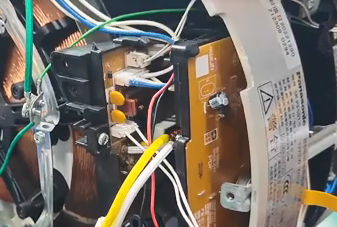

这是一台电池压力锅，故障是不通电，看一下描述是被维修过的，总是烧保险丝，烧保险丝的话，IGBT肯定是有短路的，我们把它拆开检查一下，这底部的散热孔都用纱网给它封住了，应该是用来防蟑螂的。电脑板也是被拆过的，这个自家的固定螺丝也没有了，这边的塑料壳也断掉了。先测一下它这个IGBT，看有没有短路，测量并没有短路，有点奇怪，难道是整流桥短路呢？再测一下这个整流桥。测量整流桥有没有问题，那怎么会烧保险丝呢？它这个还有一个限温保险丝，我们看是不是这个限温保险丝烧了，测量限温保险丝没有问题，限流保险丝在这个滤波板上，我们把它拆出来看一下。

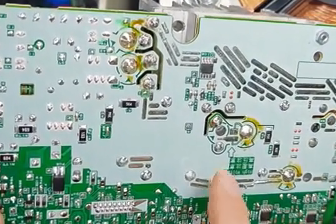

这个保险丝是被换过的，两个保险是并联的，应该是电流不够测量这个保险丝是通的，那IGBT跟整流桥都好的，怎么会短路烧保险呢？接下来我们把这个功率板再拆出来看一下，看了一下背面的焊盘，原来这个IGBT还有整流桥堆都被更换过了，所以之前测量才没有短路。这个板只动过整流桥，还有IGBT，这个IGBT坏的话有可能会烧这个驱动芯片，甚至严重的话也会烧单片机。接下来我们把这个IGBT拆掉，试一下控制板是不是好的，现在将IGBT给它拆掉了，重新把板子装好，我们商店试一下。接上电源控制面板没有反应，按控制面板的按钮也是没有任何反应。

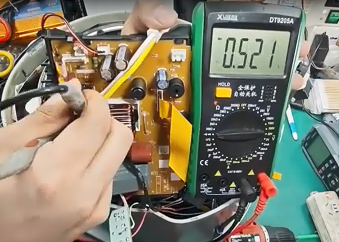

测量单片机的5伏供电只有2.36伏，这个是电池提供的电压，也就是说没有5伏供电。测量开关电源输出电压只有几伏，正常应该是20伏，用二级挂档测一下输出，发现是有短路的，经过检测发现就是这个驱动芯片短路了，这边有一个三极管也烧掉了，短路的是这个驱动芯片的供电已经击穿了，再次检测发现反馈电路也有问题，这个尾压二极管已经烧掉了，反馈光耦也坏掉了，这个电源管理芯片测量它的反馈引角组织也不正常，现在这个开关电源的反馈电路已经开环了，输出电压不受控制，非常高，因为负载有短路，所以才把它的输出电压给它拉低了，将短路的负载断开，如果通上电，这个输出电压就会变成六七十伏，不受控制了。

这个IGBT的驱动芯片查了一下也买不到，只能更换整个功率板，用可调电源给它接上。二是现在5伏是有了，但是控制面板也没有反应，说明单片机也坏了，这个它是需要换整个总成的，还有这一块板上也是有芯片的，估计也坏掉了，这样维修就不太划算了，基本上跟报废没什么两样了。这个开关管损坏的话，一定要检查一下它的驱动，就是把开关管给它拆掉，然后再通上电试一下，如果直接更换开关管，可能会导致电路越烧越严重。
