今天来修一台取暖器，客户说是插上电没有任何反应，接上电源也试了一下这个控制板，没有灯亮，按开机键也没反应，就是不通电，我们把它拆开看一下。现在把它拆开了，像这种不通电的故障，大概率可能是这个电源板有问题了。

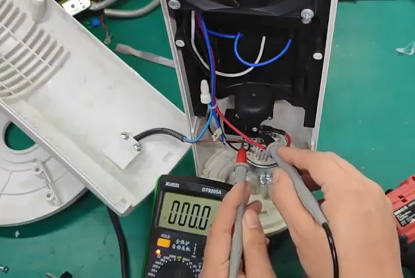

我们先测一下这个防倾倒开关，看一下有没有问题，测量这个开关的时候，需要把这个机器竖起来测。测量防倾倒开关是通的，没有问题，再测一下这个跟零线串联的温度保险丝，还有温度开关测量，这两个都是通的，没有问题，那故障就是出在这个电脑板上的，大致看了一下上面的原件没有明显损坏的，接下来我们再测一下这个保险电阻，还有这个保险丝，看有没有问题。测量保险电阻没有问题，测量保险丝也没有问题，说明这个电路板是没有短路的。这个板的电源部分用的是B降压式开关电源这边长得像变压器的元件，其实就是一个电感，它只有一个绕阻，这两颗是300伏的滤波电容，这个是12伏的电容，12伏的电源经过背面这个7805输出一个5伏的电源，这个电容就是5伏的电容。接下来我们通上电测一下12伏跟5伏正么正常测量12伏的电容上面是有12伏电源的，没有问题。

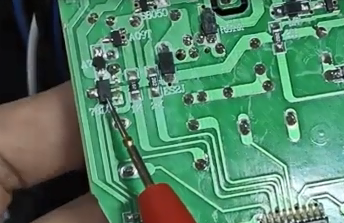

测量5伏电容没有反应，那这个故障就是5伏电源出现了问题，没有5伏电源有可能是负载有短路，有可能是7805有问题，我们先测一下负载，看有没有短路。现在给它断电了，用二级管档测一下5伏，发现是有短路的，看了一下跟这个5伏电源并联负载还挺多的，这两个芯片都是5伏供电的，然后这两个是他们的供电滤波电容，7805的输出是跟5伏相连的，还有这个红外接收头，它的供电也是5伏的，像这种并联负载比较多的情况下，我们直接接上可调电源，然后烧机试一下，看一下哪个元件发烫，就是哪个元件坏了，在5伏电容两端接了两条线，用来连接可调电源，可调电源设定的是5伏，电流是1.4，然后我们按一下输出键，横流指示灯亮了，这个输出电流就是设定电流，说明是有短路的，输出电压也被拉低到0.17伏了。

接下来我们摸一下跟5伏电源并联的元件，看到底是哪个会发热。摸了一遍发现都不热，可能是电流小了，我们再把电流给它弄高一点。一下子就有电了，有点奇怪，这个可能是电流太大了，把短路的地方直接给它烧断了，到底是哪个地方短路我也不清楚，因为刚才摸了一遍都没有发现有发热的地方。按功能键也有反应了。再看一下可调电源，现在就正常了，电压5伏，电流只有十几毫安，也没有短路了，把电流调高了点，直接就把这个短路的地方给它烧断了，用腕表再测一下5伏电容也没有短路了，装机试了一下，这个机器也没有问题了，可以正常出热风，什么配件也没有换，我还是头一次遇到这种情况。直接把短路的地方给它烧断了。
