　　以下是坏旧的香薰机修理实录，拆机和装备清单简直大有看头。

　　初步判断

　　在维修前我会先询问使用者出故障的前后经过，方便判断故障缘由。

　　这个香薰机之前一直都正常使用，是突然有一天就不工作了的。故障表现为开不了机，插电之后没有任何反应。

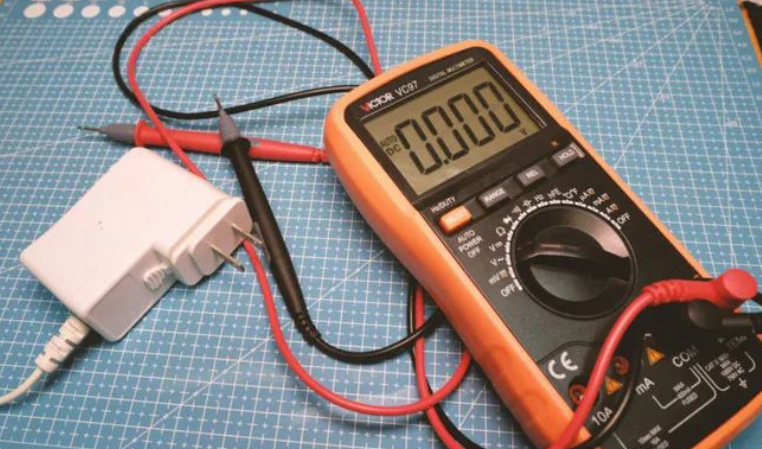

　　香氛机分为电源和主机两部分，用万用表测了下，电源部分输出的电压为0V，确定了问题出现在电源部分。

　　拆机

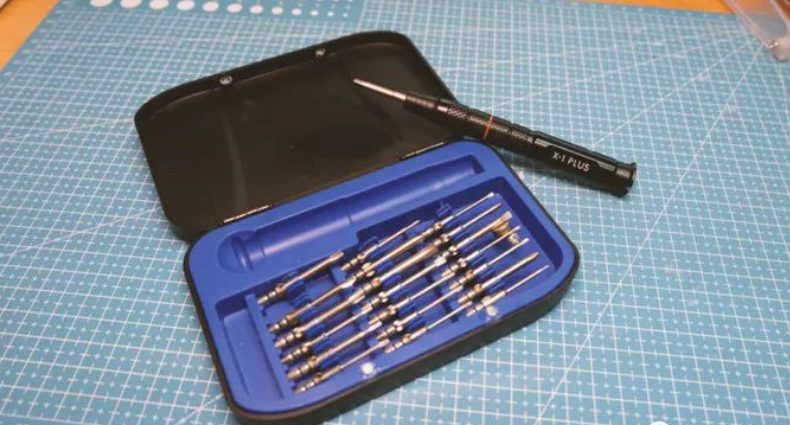

　　如果是螺丝固定的外壳，用精密螺丝刀进行拆解。

　　这次的插头，从外观通过观察没看到螺丝，用螺丝刀在标签贴表面来回滑动也没有发现隐藏的螺丝。

　　这种情况下，一般来说可能使用的是卡扣的连接方式，只能用撬棒慢慢撬开了。

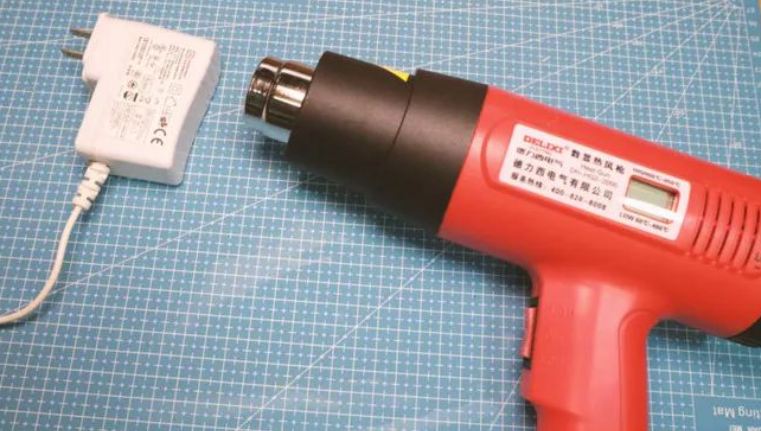

　　如果用撬棒都很难拆开，那就是第三种情况：用胶水固定的。这种情况下可以用热风枪加热一会儿，再进行拆解。

　　如果有标签覆盖了外壳接缝的情况，热风枪加热之后撕下来，修完之后可以再完美的贴回去。

　　本次的插头使用的是榫卯结构+胶水的方式固定的，因此无法完美拆卸。我最后只能用刮刀+锤子近乎暴力的方式才拆开。

　　检测

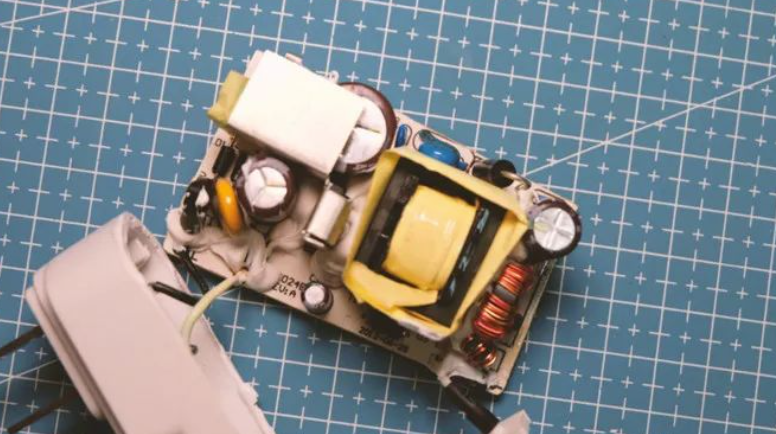

　　拆开插头外壳之后可以看到电源主板，先用肉眼观察有没有发黑或者烧焦的元件。

　　如果有的话就能锁定故障来源，直接更换元件。

　　注意，如果是保险丝之类的器件损坏的话还要检查下电路的其他部位，因为烧断保险丝可能是其它故障导致的结果，不能只看表象。

　　如果观察电路板一切正常，就需要用万用表一步步检测了。

　　检测发现输出的正负极是短路的，断开负极引脚，测试输出线材正常，那么就是主板上的输出端短路了。

　　万用表建议选自动量程的，免去预判和手动切换量程的繁琐步骤。

　　一定要选择能自动关机的，按钮开关放在包里容易误触开机，如果不会自动关机，经常会把电池搞没电。

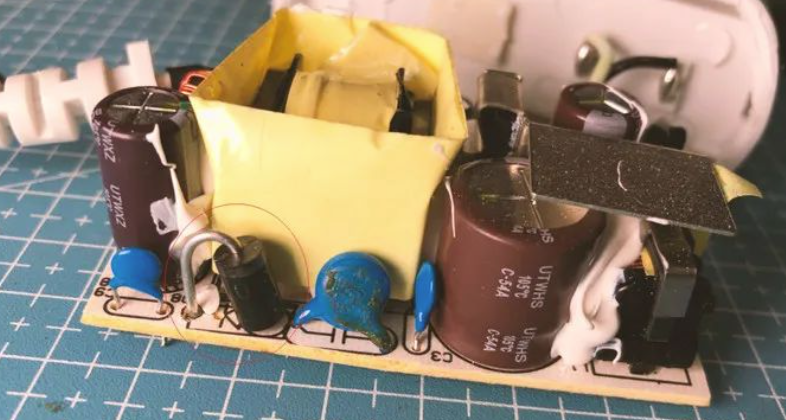

　　输出端旁边是两个电感，电感就是线圈，是不容易坏的。高高的黑色圆柱是电解电容，蓝色的是安规电容。

　　电容是会击穿导致短路的，要检测的话需要把一只引脚焊下来，肉眼观测外观正常应该也没问题。

　　接下来是一个二极管，二极管是比较容易损坏的器件之一，拆下一只引脚，测量了二极管正反向电阻均为 0.说明二极管短路。

　　二极管的正负极分别连着输出的负极和正极，二极管击穿后短路导致输出短路。所以问题就就出在这只 SB5150 二极管上。

　　用烙铁和吸锡器将这个坏掉的二极管拆下来。

　　维修

　　接下来更换二极管，不是一定要用同品牌同型号的二极管。

　　搜索「SB5150+替换」关键词可以找到能代换的二极管，如果手头没有合适的，万能的某宝一块钱包邮能买好几只。

　　然后用烙铁将新的元件焊到电路板上。没基础的话可以在某宝几块钱买一些焊接练习板练练手。

　　我在烙铁的电源线上加了一个船型开关，这样不用的时候就可以快速断电保护烙铁头。

　　电路板比较小，焊接的时候容易跑动，有几种不同的焊接固定夹具可以视情况使用。

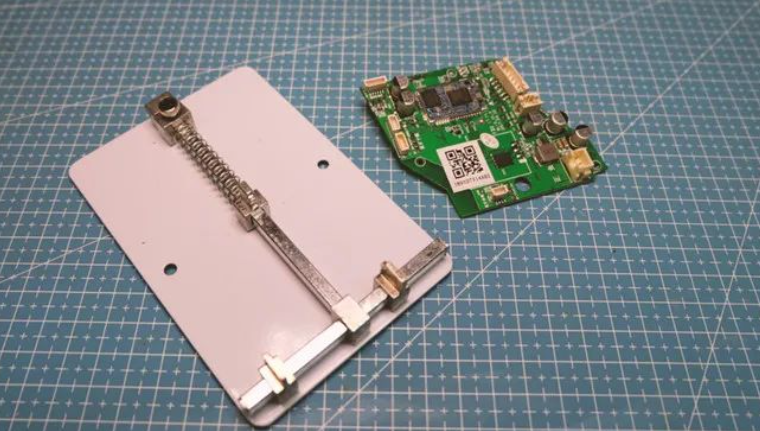

　　便携主板夹具适合固定较小的电路板。

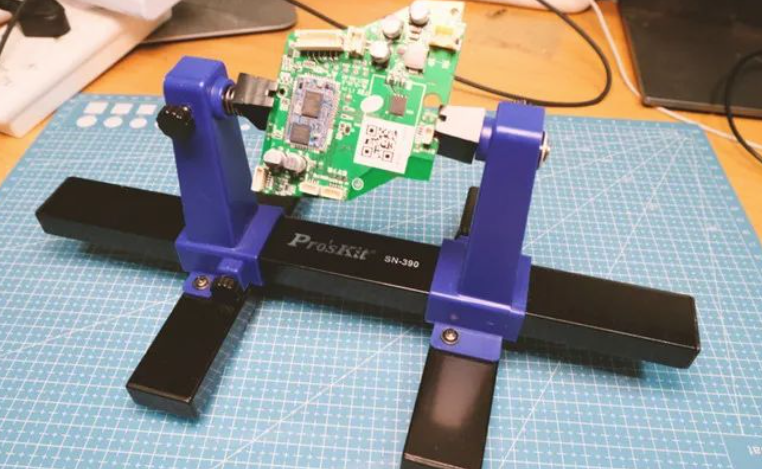

　　这种可调式焊接辅助固定夹具适合夹持大块规则的电路板。

　　万能夹具有放大镜、LED灯，烙铁架。

　　万能往往意味着啥都做不好，夹子夹不稳，夹持范围小，难以调节，放大镜固定不住，烙铁架松松垮垮，总之不建议购买。

　　磁铁式夹具是我最常用的。

　　两红两蓝的磁铁柱子较霞林柱，可以随意移动，夹持各种形状的电路板。

　　鳄鱼夹在万向管上，解锁各种夹持姿势，除了固定电路板外，还可以固定线头，方便接线。

　　自带一个放大镜，我还额外DIY了一个环形LED和小风扇上去，更加实用了。

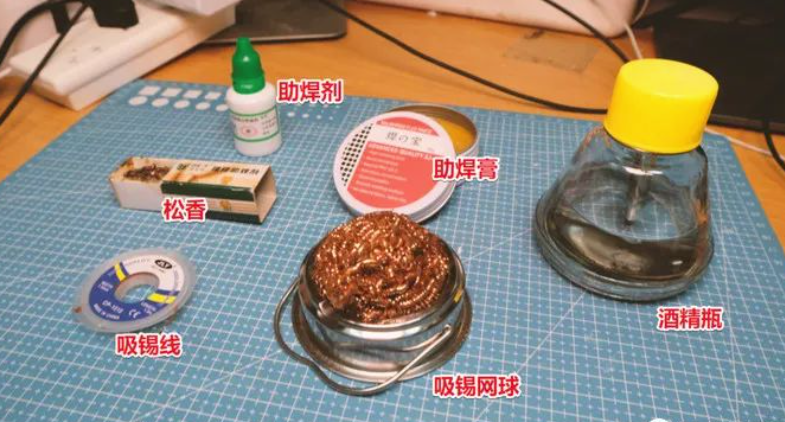

　　焊接过程中还会使用到一些辅助工具，比如焊锡吸不干净的时候可以用吸锡线。吸锡网球是用来清洁烙铁头的。

　　助焊剂和助焊膏不留痕，给线头上锡前沾一沾，比松香好用很多。

　　二极管SB5150替换完成。

　　怎么样?这个故障排查与维修的过程是不是也没有想象中的那么难，换了一个二极管，香薰机就完好如初了。

　　电子产品的维修其实没有那么复杂，真正遇到「芯片级」故障的情况很少的，大部分时候换个元件就行了，甚至有时候只是接触不良。

　　根据我的维修经历，一半以上的问题是电源或者供电部分造成的。

　　电子维修跟医生看病一样，离不开「望闻问切」，总结一下步骤和注意事项：

　　1.在维修前不要急于动手，应当先询问用户故障发生前后经过，比如是否进水，是否摔过等。

　　2.还要询问故障发生时候的现象，比如是否冒烟、冒火花、跳闸等等。

　　以上两步是为了大概确定故障原因，减小维修时候的风险。

　　3.拆机时注意隐藏螺丝和卡扣，尽量无损拆机。对于复杂的产品，拆卸时候要记清楚每个部件的位置，连接方式以及与周边器件的关系，必要时画出草图或者视频记录。

　　4.维修时先外部后内部，先机械后电气。确定是电路故障后，先观察电路板，是否有外观明显损坏的元器件。

　　5.再用万用表一步步排查故障原因，找到故障源，替换元件。

　　6.上电测试，检查各部件是否工作正常，没问题后再开机，修复完成。

　　将二极管更换完之后，还需要测试与安装外壳。更加详细和全面的步骤各位值友可以文末点击阅读原文查看。

　　文章中还介绍了更多电子维修中常用的设备。

　　其实自己学会一些简单的电工维修小技能，就可以解决大部分常见的家电故障，省钱省心。小值现在就对着家里的老风扇摩拳擦掌呢。
