大家好，今天给大家分享一下如何用7个元件制作一个简易的直流0~220伏可调电源。利用这个可调电源我们可以控制百炽灯泡的亮度，控制电烙铁的温度等作用。

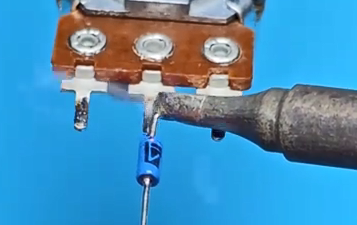

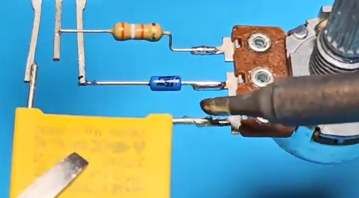

接下来我们一起看一下这个可调电源的制作方法，调节电压使用的是这个500K的电位器，准备一个DB3双向触发二极管，该二极管正常情况下阻值为无穷大，当两端的电压达到20~36伏时就会导通，将这个二极管接到电位器的二角滑动端。这个双向触发二极管在电路中的作用是确保可控硅能够正常触发可控硅使用的是BT136双向可控硅，将可控硅的三角门级，也就是它的控制端接到双向触发二极管的另外一端。在电位器的一角串联一个39K的电阻，避免电位器调零，准备一个耐压270伏，容量0.1微法的安规电容。

将电容一端，接电位器三角另外一端接可控硅的一角T一端，这个电容是用来给可控硅提供触发电流的39K电阻的另外一端我们接到双向可控微的二角T2端，准备一个耐压1000伏电流4安以上的整流桥堆，整流桥中间两个引角是交流输入端，将其中一个引角接到双向可控位的二角T2端，中间这两个引角是不需要区分正负极的，准备一个耐压400伏容量一位法的CBB电容，将电容并联在整流桥的输出端，也就是它的一四角。交流电经过整流桥整流之后，再通过这个电容进行滤波，得到一个直流电。可控硅的一角T一端还有直流桥。

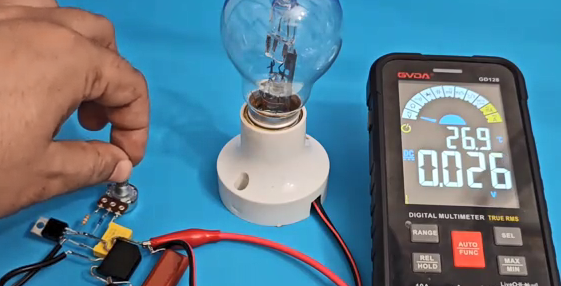

交流输入端的另外一个眼角是连接输入电源220伏电容两端就是这个电路的直流输出端，在输出端我们接一个白色灯泡测试一下，因为输出的是直流电，所以我们将外表选择直流电压档测一下这个可调电源的输出电压。在电路输入。端接上220伏交流电之后，通过电位器就可以对电路的输出电压进行调节了。需要注意的是，因为这个电路是非隔离型的，所以在使用的时候不能触碰电路上面的任何导体，也可以在使的时候在交流速度端装一个1:1的隔离变压器，这样在使用的时候就比较安全。这个电源正常的输出电压是在直流0~220伏，空载或者是低载状态下，输出电压最高可以达到300伏左右。
